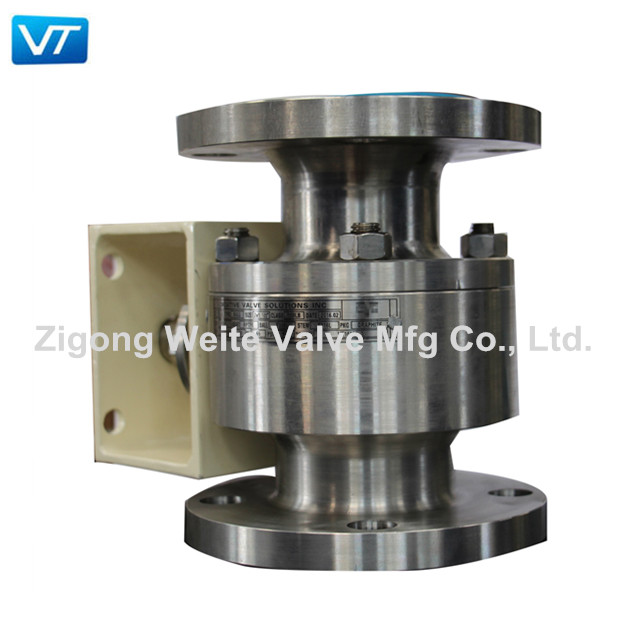

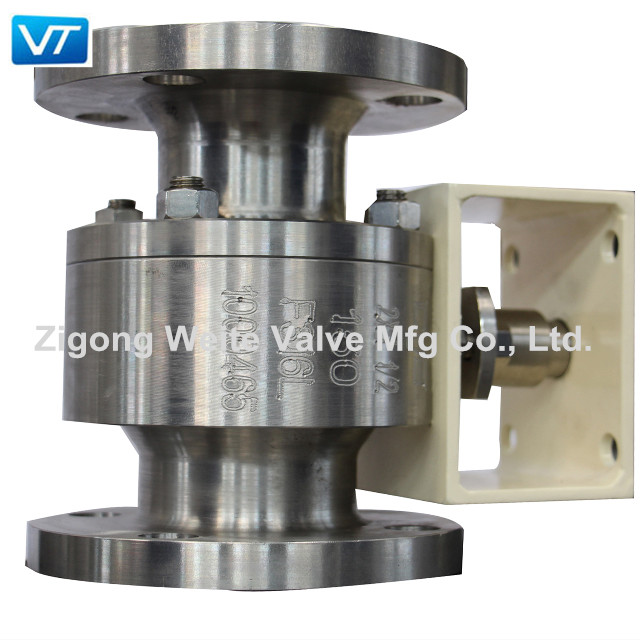

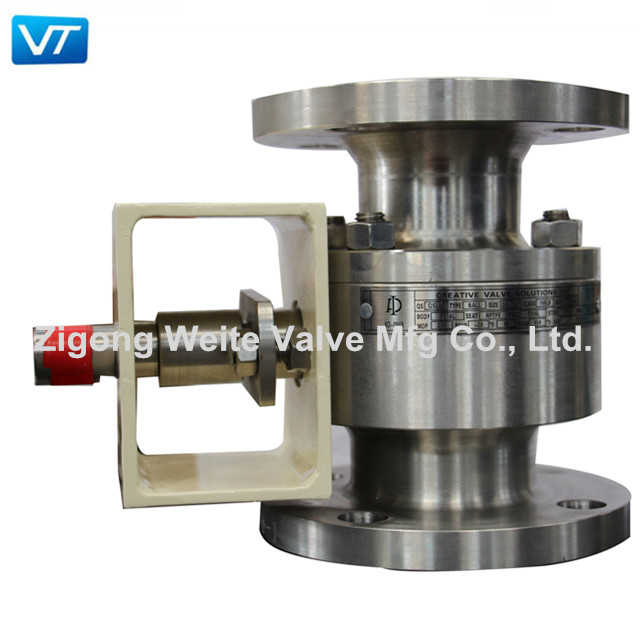

Valvola a sfera a 2×1-1/2 pollici di acciaio inossidabile di 150LB F316L
Adatto ad acqua media, a vapore, ad aria, a fango, a petrolio, a metallo del liquido e ad altri media corrosivi ecc.
Descrizione di prodotto
| Norma di progettazione | API6D, ASME B16.34, BS5351, ISO17292, BACCANO | ||
| Estremità del collegamento | Rf, flangia di RTJ, estremità-saldata, filo, incavo saldato | ||
| Azionatore | interazione manuale, pneumatica, elettrica, gassosa-liquida ecc. | ||
| Diametro nominale | 1/2» – 42" (DN 15-DN 1500) | ||
| Campo di pressione | Mpa 42,0 della CLASSE 150 – CLASSE 2500 (Mpa 1,6 -) | ||
Selezione materiale della valvola a sfera di acciaio inossidabile
|
Parti
|
Serie di acciaio inossidabile
|
|
| CF8, CF3 | CF8M, CF3M | |
|
Corpo
|
A351-CF8, CF3 | A351-CF8M, CF3M |
|
Palla
|
A182-F304 F304L+HCR |
A182-F316 F316L |
|
Gambo
|
A182-F304 F304 |
|
|
Inserzione di Seat
|
PTFE (norma) /PPL (temperatura elevata) /PEEK/EPDM/VITON/DEVLON | |
|
Imballaggio
|
PTFE/grafite | |
|
Guarnizione
|
PTFE/grafite | |
|
Cuscinetto
|
PTFE | |
|
Bolt
|
A193-B8/8M | A193-B8/8M |
|
Dado
|
A194-8/8M |
A194-8/8M |
Caratteristica
Spenga la costruzione del gambo della prova
Il più inferiore del gambo è a terrazze ed installato dall'interno del corpo di valvola. Questa costruzione
assicura un gambo della prova del colpo fuori e una guarnizione metallo con metallo nel caso di fuoco.
Progettazione antistatica
Durante il funzionamento, il dispositivo antistatico speciale può scaricare l'elettricità statica accumulato
sulla palla mentre la valvola sta aprendosi e chiudendosi.
Flangia media senza progettazione di perdita
Il collegamento del cappuccio e del corpo è sigillato dalle guarnizioni. per impedire perdita fuoco, temperatura elevata
o le vibrazioni, il sigillamento metallo con metallo fra il corpo ed il cappuccio è buon effetto.
Dispositivo di bloccaggio
La valvola è fornita della chiusura dei fori a chiave per la leva nella posizione chiusa completamente aperta e completa a
impedisca accidentale mentre si aprono e chiudendosi.
Progettazione Fuoco-sicura: API607/API6FA
Ogni parte colante possibile fra la palla e corpo, flangia media, gambo e corpo è progettata per
contaction metallo con metallo che risponde ai requisiti a prova di fuoco dell'api 6FA e dell'api 607.
Nel caso delle circostanze a prova di fuoco estreme, il materiale della guarnizione e dell'imballaggio fatto della grafite flessibile
può assicurare la perdita zero.
Chiave con la valvola aperta/indicazione vicina
Quando la maniglia (leva) è sulla stessa linea orizzontale con il tubo, questa indica che la valvola è
aperto. Quando la maniglia (leva) è sulla linea verticale con il tubo, questa indica che la valvola è chiusa.
Progettazione avanzata ed esclusiva di Seat
Con molti anni di esperienza e di tecnologia avanzata di fabbricazione della valvola a sfera dall'estero,
la superficie di tenuta del cono sviluppata, fa il sigillamento più affidabile. Le nostre progettazioni sono disponibili
con i vari tipi di materiali di sedile può offrire l'attrito basso e la coppia di torsione operativa bassa.
Profilo aziendale
Siamo produttore che si specializza nella produzione delle valvole, vendente la varia valvola a sfera di acciaio inossidabile delle valvole a sfera
(tipi di galleggiamenti, orecchione hanno montato, entrata superiore, tutta la guarnizione HPHT del metallo e saldata, tipo di V, multi-modo ecc.) ha fatto di carbonio
acciaio, acciaio di bassa temperatura, acciaio inossidabile, lega.
La nostra gamma di produzione è DN 1/2» — 40" (DN15-1000mm), classe 150 di PN -- Class2500 (1MPa - 42MPa). Funzionamento
temperatura -196°C~680°C.
