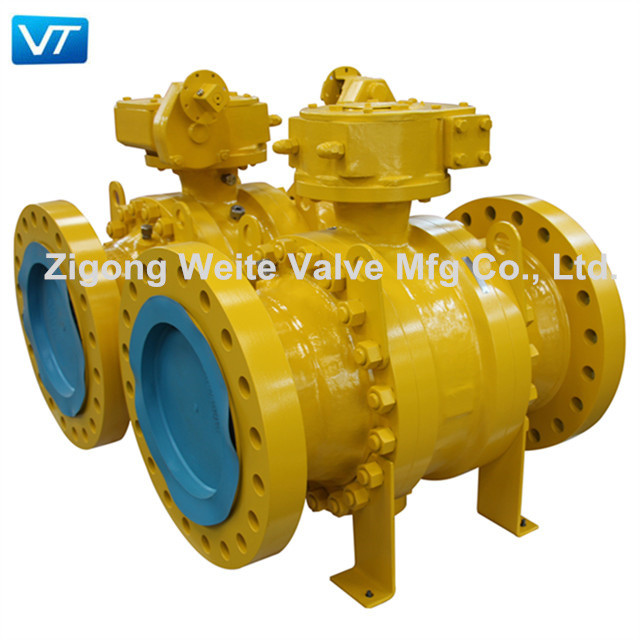

Valvola a sfera montata orecchione forgiata WCC della classe 600 ad alta pressione
Descrizione di prodotto
La valvola a sfera montata orecchione adotta la molla avanzata ha precaricato l'assemblea di galleggiamento della sede valvola
ed il meccanismo di progettazione della guarnizione verso l'alto, di modo che la valvola può essere sigillata bene sotto pressione bassa,
alta pressione e vuoto. Ogni valvola ha due sedi valvole, che possono essere sigillate in entrambe le direzioni, così
non c'è limite per installazione, nessuna materia della direzione che l'estremità della valvola può essere usata come l'estremità verso l'alto,
è una valvola bidirezionale.
Metodo di prova montato orecchione della valvola a sfera
| PROVA IDROSTATICA api 6D 10,3 e 10,4 della GUARNIZIONE | ||||||
| Sequenza | Pressione di area | Durata (min) | Descrizione | |||
| PROVA DI SHELL | 1.5xPN | 6 ″ - 10 ″ | 5 |
1. La valvola in parziale si apre.
|
||
| B | 1.5xPN | 12 ″ - 18 ″ | 15 | |||
| C | 1.5xPN | 20 ″ - 60 ″ | 30 | |||
| PROVA DI SEAT | 1.1xPN | 5 | Guarnizione idrostatica di Seat ad un'estremità verso il corpo B | |||
| B | Atmosferico | |||||
| C | Atmosferico | |||||
| Atmosferico | 5 | Idro guarnizione di Seat all'estremità di C verso il corpo B | ||||
| B | Atmosferico | |||||
| C | 1.1xPN | |||||
| 1.1xPN | 5 | Idro prova della guarnizione di Seat per sia A che la C | ||||
| B | Atmosferico | |||||
| C | 1.1xPN | |||||
| PROVA API 6D 10,4 della GUARNIZIONE di ARIA | ||||||
| PROVA DI SEAT | Atmosferico | 5 | Prova della guarnizione di aria di Seat ad un'estremità verso il corpo B | |||
| B | Atmosferico | |||||
| C | 80PSLG (5.5bar) | |||||
| 80PSLG (5.5bar) | 5 | Prova della guarnizione di aria di Seat all'estremità di C verso il corpo B | ||||
| B | 80PSLG (5.5bar) | |||||
| C | Atmosferico | |||||
Caratteristica della valvola a sfera montata orecchione
Valvola bidirezionale della guarnizione verso l'alto
Progettazione Fuoco-sicura API607/API6FA
Sollievo automatico di pressione della cavità della valvola
Gambo ed iniezione del sigillante di emergenza di Seat
Doppi blocco e emorragia
Profilo aziendale
La valvola Mfg il Co., srl di Zigong Weite è stata stabilita nel 2007, con 15 anni che fabbricano l'esperienza. La nostra pianta
l'area è un ² da 15.400 m., con un centro di ricerca e sviluppo della tecnologia. Il nostro gruppo di R & S consiste di con esperienza
esperti ed ingegneri superiori nella valvola che possono secondo il requisito dei clienti dell'OEM e del ODM.
Il più importante che applichiamo rigorosamente il controllo di qualità di ISO9001, API6D, ASME, B16.34, API608, BS5351,
ISO17292, BACCANO ecc. La nostra gestione del controllo di qualità riguarda l'intera procedura. Le nostre valvole possono ampiamente utilizzare nell'industria di
Petrolio, gas naturale, prodotto chimico, luce, polpa del minerale metallifero, elettrica, alimento, metallurgia, Carbone--liquidi, conduttura interurbana
e varie facilità industriali.
Officina
Spedizione: Dal mare, da aria
