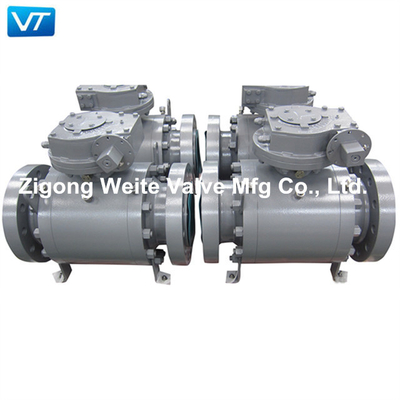

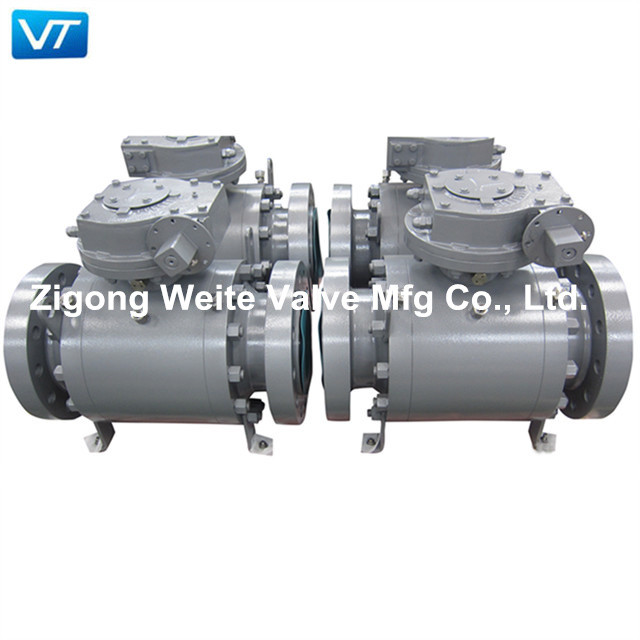

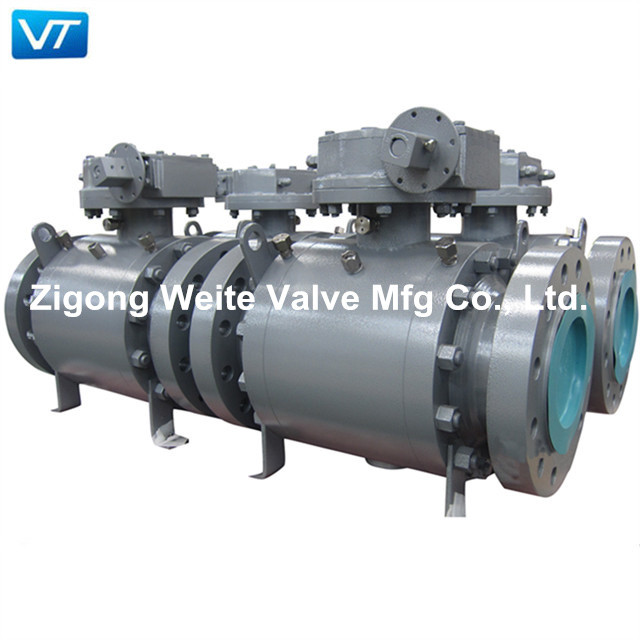

3 pezzi della valvola a sfera montato orecchione DBB del corpo di forgia d'acciaio LF2 materiale di funzione
Descrizione di prodotto
Il mezzo della valvola a sfera fissa in tre pezzi è serrato. Secondo il materiale della sede valvola e della guarnizione/imballaggio selezionato,
è adatto a temperature di lavoro differenti ed a media e la valvola è installata generalmente orizzontalmente.
Caratteristiche del progetto montate orecchione della valvola a sfera:
1. Progettazione e fabbricazione secondo l'api 6 D
2. La lunghezza della struttura è conforme all'ANSI BI6.10
3. flangia di collegamento: ANSI BI6.5MSS-SP44
4. ispezione e prova della valvola secondo l'api STD.598
5. L'estremità dell'incavo si conforma a ASME B16.11
6. l'estremità infilata del collegamento (NPT) si conforma a ANSI/ASME B1.20.1
Metodo di prova montato orecchione della valvola a sfera
| PROVA IDROSTATICA api 6D 10,3 e 10,4 della GUARNIZIONE | ||||||
| Sequenza | Pressione di area | Durata (min) | Descrizione | |||
| PROVA DI SHELL | 1.5xPN | 6 ″ - 10 ″ | 5 |
1. La valvola in parziale si apre.
|
||
| B | 1.5xPN | 12 ″ - 18 ″ | 15 | |||
| C | 1.5xPN | 20 ″ - 60 ″ | 30 | |||
| PROVA DI SEAT | 1.1xPN | 5 | Guarnizione idrostatica di Seat ad un'estremità verso il corpo B | |||
| B | Atmosferico | |||||
| C | Atmosferico | |||||
| Atmosferico | 5 | Idro guarnizione di Seat all'estremità di C verso il corpo B | ||||
| B | Atmosferico | |||||
| C | 1.1xPN | |||||
| 1.1xPN | 5 | Idro prova della guarnizione di Seat per sia A che la C | ||||
| B | Atmosferico | |||||
| C | 1.1xPN | |||||
| PROVA API 6D 10,4 della GUARNIZIONE di ARIA | ||||||
| PROVA DI SEAT | Atmosferico | 5 | Prova della guarnizione di aria di Seat ad un'estremità verso il corpo B | |||
| B | Atmosferico | |||||
| C | 80PSLG (5.5bar) | |||||
| 80PSLG (5.5bar) | 5 | Prova della guarnizione di aria di Seat all'estremità di C verso il corpo B | ||||
| B | 80PSLG (5.5bar) | |||||
| C | Atmosferico | |||||
Valvola di Weite
Officina
Trasporto
FAQ:
Q: Perché scelga la valvola di Weite?
: 1. Siamo manifattura, noi possiamo fornire i prodotti redditizi.
2. Abbiamo esperienza completa nell'industriale della valvola, gruppo di entrambe il nostro vendite e gli ingegneri tecnici possono fornirvi
soluzione professionale.
Q: Che cosa è il vostro pacchetto?
: In cassa standard del compensato dell'esportazione, anche ha potuto essere progettato come vostra richiesta.
Q: Potreste mettere il nostro logo sul pacchetto?
: Sì, possiamo stampare il vostro logo sul pacchetto.
